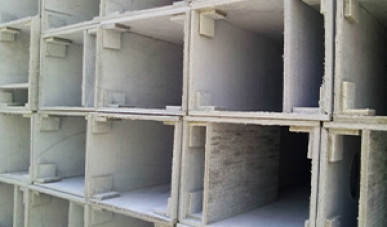

在高层及超高层建筑日益普及的当下，排烟气道作为贯穿建筑全楼的竖向通道，其结构承载能力与长期耐用性直接关系到建筑安全与使用寿命。高强度水泥烟气道通过材料科学创新与结构工程优化，构建起应对复杂荷载、环境侵蚀及时间考验的完整性能体系。
一、承压需求的结构响应机制
垂直荷载的梯度承载设计
烟气道需承受自重累积荷载（30-50层建筑可达8-12吨）、施工阶段附加荷载及使用期维护荷载。采用变截面设计策略：底部3-5层采用加厚壁体（厚度25-30mm，混凝土标号≥C40），中部标准层保持常规壁厚（18-22mm，C35），顶部区域强化抗风压构造。内部设置分布式加强肋，间距800-1000mm，肋高15-20mm，使整体抗压强度提升40%-50%。
水平荷载的协同抵抗
风荷载与地震作用产生的水平力通过特殊连接系统传导：节段接口采用凹凸榫卯结构，榫头高度30-40mm，配合高强水泥砂浆坐浆，形成刚性连接节点。每层设置环形抱箍，与建筑结构可靠锚固，抗剪强度≥50kN/m。振动台试验表明，该系统可抵御8度地震设防烈度（峰值加速度0.3g）作用而不产生结构性破坏。
温度应力的弹性适应
烟道内部温差可达80-100℃（夏季排烟温度与环境温差）。设计温度变形补偿系统：纵向每20米设置柔性接头，采用耐高温橡胶圈（耐温≥200℃）密封，允许轴向位移±5mm。横向通过控制混凝土热膨胀系数（7-9×10⁻⁶/℃）与建筑主体结构保持协调变形。
二、耐用性能的多维保障体系
材料本体的性能强化
采用高性能混凝土配方：水胶比控制在0.28-0.32，掺加硅灰（8-12%）与矿渣粉（20-25%）改善微观结构，28天抗压强度≥50MPa。添加聚丙烯纤维（0.9-1.2kg/m³）抑制早期收缩裂缝，抗渗等级达到P12以上。表面施加水泥基渗透结晶涂层，遇水激活生成枝蔓状晶体，实现裂缝自修复。
耐腐蚀的化学防护
针对油烟中的有机酸、水蒸气冷凝液等腐蚀介质，建立三级防护：第一层为表面硅烷浸渍处理，接触角≥105°；第二层为掺加防腐剂（钙硝基苯甲酸盐）的混凝土基体；第三层为内壁光滑釉面层（厚度0.5-0.8mm）。在pH值4-10的腐蚀环境中，年腐蚀深度≤0.05mm。
抗疲劳的长期验证
模拟50年使用周期进行加速试验：200万次压力循环（压力波动范围±500Pa）、1000次热震循环（20℃↔150℃）、300次冻融循环。试验后强度损失≤8%，质量损失≤1%，裂缝宽度发展≤0.1mm，远超国家标准要求。
三、制造工艺的精度控制
工业化生产的稳定性
采用立式震动成型工艺，震动频率50-60Hz，加速度4-6g。智能养护系统实现梯度升温（≤15℃/h）、恒温恒湿（温度55±2℃，湿度≥95%）养护。在线激光扫描系统实时监控尺寸偏差，长度误差控制在±2mm，截面尺寸误差±1mm。
连接系统的精密制造
榫卯结构采用五轴数控机床加工，配合公差控制在0.2-0.3mm。密封槽开设深度8-10mm，宽度12-15mm，槽底设置导流孔防止积液。所有预埋件进行镀锌处理（锌层厚度≥85μm），关键连接部位增设不锈钢衬套。
质量检测的全覆盖
实施三级检测制度：生产线每20节进行抗压抽检（加载至设计荷载的1.5倍），每批进行耐火试验（按GB/T 9978标准），每季度送样至第三方进行150%设计荷载破坏试验。建立产品数字身份证，全程质量数据可追溯。
四、全生命周期性能管理
服役状态的智能监测
内置光纤光栅传感器网络，实时监测应力、温度、湿度变化。数据表明，在正常使用条件下，30年后的荷载能力保持率≥90%，变形量在设计允许值的60%以内。
预防性维护的科学规划
基于大数据分析制定维护计划：每5年进行内窥镜检测，每10年进行荷载复核。开发专用修补材料，抗压强度达到基材的120%，弹性模量匹配度≥95%，实现无差别修复。
可持续性的闭环设计
生产阶段工业废料利用率≥35%，碳排放较传统工艺降低30%。使用寿命结束后，破碎料可作为再生骨料用于低标号混凝土，材料循环利用率≥85%。全生命周期成本分析显示，50年使用期的综合成本较普通烟道降低25-30%。
高强度水泥烟气道代表着建筑构件从满足基本功能向追求卓越性能的深刻转变。它通过系统性的材料强化、结构优化和工艺精化，构建起能够抵御时间侵蚀与复杂荷载的耐久体系。这种将结构安全、长期耐用与可持续性融为一体的产品理念，不仅为高层建筑提供了可靠的排烟通道，更以严谨的工程思维守护着建筑的生命周期安全，在现代城市的天际线中默默履行着不可或缺的支撑使命。
